Gambarku Utility ... !

 Waste Water, Condensate 1, Cooling water, Potable Water System :

• Note Khusus :
• Untuk Cooling water pump ada 4 unit dari Pompa A dimulai dari arah jalan raya ke ground flare.
  Begitu juga dengan cooling water Exchanger ada 7 unit exchanger A dimulai dari arah jalan raya ke arah ground flare.
• Waste Water Pit total ada 9 unit :
• Pit besar di sebelah SS-34 terhitung sebagai dua pit :
1. Z-9112 dengan fasilitas pompa P-9111 A/B opsi discharge pompa hanya ke aromatic plant. Pompa ini berada di sebelah SS-34.
2. Z-9111 dengan fasilitas pompa P-9113 A/B opsi discharge pompa bisa ke sea water return atau ke Z-9112. Pompa ini berada di sebelah Butene Dryer.
3. Chunk Pit PP-3 langsung ke Z-9112
4. Chunk Pit PE Z-3023 dng pompa P-3023 langsung ke Z-9112
5. Pit PCW PE Z-3022 dengan pompa P-3021 A/B ditransfer ke Z-9113
6. Pit PCW PP-3 Z-5801 dengan pompa P-5820 A/B ditranfer ke Z-9113
7. Z-9113 tampungan dari Pit PCW PE dan PP-3. Dengan pompa P-9112 A/B ditransfer ke Z-9112 atau langsung ke Aromatic.
8. Z-5601 di sebelah purification dengan pompa P-5601 A/B ditranfer ke Z-9112
9. Z-3021 di sebelah Cycle Gas Compressor PE-1 dengan pompa P-3020 ditransfer ke Z-9112.


• Yang lain mengikuti gambar.

HP, MP, dan LPPS  System :

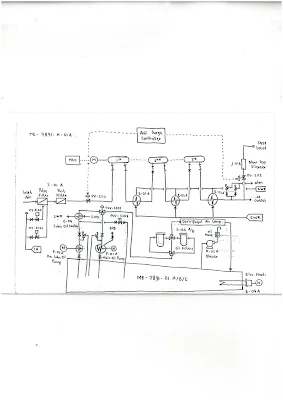

PA dan IA , Dryer Dan Vessel System :

Flare System :

Fire Water System dan Interconnecting dengan PP 1/2 and Aromatic :

All interconnecting system with border plant :

All Raw Material dari Upstream sampai Downstream :

Spesial for Header Steam De-superheater :

Condensate system dari arah purification :

File Project , Last update 08 Juni 2025
